Precisión vs. densidad: qué tecnología topográfica usar para cada producto

La pregunta equivocada: «¿cuál equipo es más preciso?»

En campo y en los comités de obra se repite la misma discusión: ¿es mejor la estación total, el escáner, el dron o el GNSS? La pregunta parte de una idea incompleta, la de que la calidad de un levantamiento depende solo de la precisión del instrumento. El instrumento mide puntos. El cliente recibe un producto: un plano, un modelo, un volumen, un reporte de verticalidad. Y la calidad de ese producto depende de mucho más que la calidad de cada punto.

Una estación total de 1" mide un punto a 100 m con una incertidumbre de pocos milímetros. Un dron con cámara RTK entrega puntos con varios centímetros de incertidumbre. Aun así, el volumen de un acopio irregular calculado con el dron suele ser más confiable. Y al revés: un escáner láser con millones de puntos no es la herramienta con la que se certifica la verticalidad de una columna o la posición de un perno de anclaje.

Ninguna de las dos afirmaciones dice que un equipo sea malo. Dicen que cada tecnología controla bien un tipo de error y deja abierto otro. La pregunta útil es distinta: ¿qué producto necesito, con qué tolerancia, y qué tecnología controla mejor el error que domina en ese producto?

Cuatro conceptos que se suelen confundir

Para responder esa pregunta hay que separar cuatro ideas que en el día a día se mezclan bajo la palabra «precisión».

En la terminología de la norma ISO 5725, la exactitud reúne la veracidad (ausencia de sesgo) y la precisión (repetibilidad). Las fichas técnicas de los equipos hablan casi siempre de esas dos. Los productos topográficos, en cambio, fallan con frecuencia por las otras dos: la densidad y la definición.

El error total de un producto topográfico

El error de un modelo, un plano o un volumen no es solo el error de cada punto. De forma simplificada, se compone de tres partes:

• Error de medición. El del instrumento y el procedimiento: ángulos, distancias, centrado, señal GNSS, ruido del láser, calibración de la cámara. Es el que aparece en la ficha técnica.
• Error de muestreo o de representación. Lo que el modelo supone entre dos puntos medidos. Un modelo triangulado (TIN) une los puntos con planos; si el terreno entre ellos no es plano, el modelo se equivoca aunque cada vértice sea perfecto.
• Error de identificación. La distancia entre el punto medido y el punto que se quería medir. Con una estación total apuntando a una diana es prácticamente nulo. En una nube depende del espaciamiento entre puntos, de la huella del láser y del ruido.

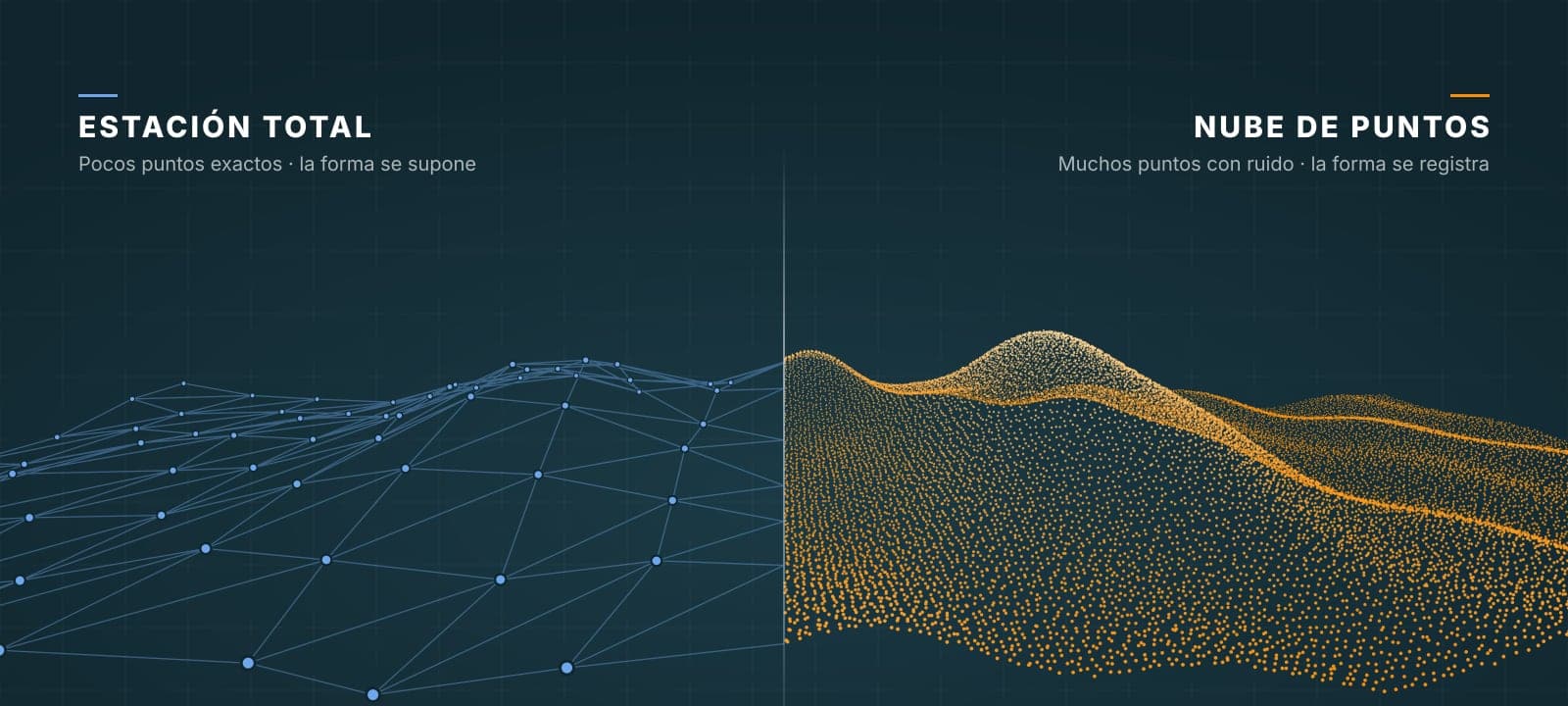

De ahí sale la conclusión práctica de todo el artículo. La estación total y el GNSS minimizan el error de medición y el de identificación, pero dejan abierto el de muestreo, porque miden pocos puntos. El escáner, el LiDAR, la fotogrametría y la ecosonda minimizan el error de muestreo, pero cada punto trae más error de medición y nada garantiza que exista un punto justo donde se necesita.

Hay un detalle que conviene tener presente. El error aleatorio se promedia cuando se usan muchos puntos: el error de una media disminuye con la raíz cuadrada del número de puntos. El error de muestreo y los errores sistemáticos no se promedian. Por eso un millón de puntos con algunos centímetros de ruido puede dar un volumen mejor que cien puntos milimétricos, y por eso ninguna densidad corrige una nube que quedó corrida 5 cm por un mal control.

Verticalidades y puntos críticos: por qué la nube no es el producto ideal

Una verticalidad (o desplome) compara la posición en planta de un mismo elemento a dos alturas: la base y la cabeza de una columna, la arista de una torre, el riel guía de un ascensor. Un punto crítico de control es un punto cuya posición tiene consecuencias: un eje de replanteo, un perno de anclaje, la placa de apoyo de una viga, un prisma de monitoreo o un punto de control terrestre para un vuelo. En los dos casos lo que se necesita no es la forma de una superficie, sino la posición de un punto definido, con una tolerancia que suele ser de pocos milímetros.

Con una estación total el topógrafo apunta a ese punto (una diana, un prisma, la arista) y lo mide. Puede observarlo en posición directa e inversa del anteojo para eliminar errores instrumentales, repetir series, medirlo desde dos estaciones y calcular la incertidumbre del resultado. El punto medido es el punto definido.

En una nube de puntos ese punto casi nunca existe como tal. Hay cuatro razones:

1. Espaciamiento. El escáner registra puntos sobre una cuadrícula angular. A 10 m, con una resolución habitual, queda un punto cada 3 a 6 mm; a 30 m, cada 1 a 2 cm. La probabilidad de que un punto caiga justo sobre una arista o sobre el centro de un perno es baja.
2. Ruido de distancia. Cada punto trae algunos milímetros de ruido que dependen de la distancia, del ángulo de incidencia y del color y el material de la superficie.
3. Efecto de borde. El haz láser no es un punto: tiene una huella de algunos milímetros. En una arista, parte de la huella toca una cara y parte la otra, o el fondo, y el equipo registra una distancia intermedia. Las esquinas salen redondeadas y detrás de los bordes aparecen puntos «fantasma».
4. Registro y georreferenciación. Las estaciones de escaneo se unen entre sí y se llevan a las coordenadas del proyecto. Cada unión suma milímetros que no se ven a simple vista, porque desplazan un bloque completo de puntos a la vez.

La esquina se puede deducir ajustando planos a las caras, y ese ajuste elimina buena parte del ruido. Pero no elimina el error de registro, y convierte una medición directa en una estimación que depende de cuántos puntos cayeron en cada cara y de cómo se filtraron. Para aceptar o rechazar un elemento contra una tolerancia de pocos milímetros, lo adecuado es medir el punto, no deducirlo.

Con los puntos de control hay además una razón de principio: el control tiene que ser independiente y más exacto que el producto que valida. Como regla práctica, entre dos y tres veces más exacto. Una nube no puede ser su propio control. Los puntos de control de un escaneo o de un vuelo se miden con GNSS o con estación total, y la calidad de la nube se comprueba contra puntos de chequeo que no se usaron en el ajuste.

Modelado de grandes estructuras: donde la nube gana

El caso contrario aparece cuando el producto es la forma. Un modelo as-built de una planta industrial, un puente, una subestación, un tanque, una fachada patrimonial o un túnel tiene que representar geometrías complejas: tuberías, perfiles, soportes, deformaciones, interferencias. Aquí el error que domina es el de muestreo.

Con estación total cada punto es excelente, pero el topógrafo tiene que decidir qué medir, y todo lo demás se supone: que el muro es plano entre dos puntos, que la tubería es recta entre dos soportes, que el tanque es un cilindro perfecto entre generatrices. En una estructura grande esas suposiciones son justamente lo que se quiere verificar.

Con escáner láser terrestre la estructura queda registrada completa, con millones de puntos por estación y un punto cada pocos milímetros. Aunque cada punto tenga más ruido que uno de estación, el modelo se construye ajustando superficies y sólidos (planos, cilindros, perfiles) a miles de puntos, y ese ajuste promedia el ruido. El resultado es la geometría real, incluidas las deformaciones que nadie sabía que existían.

Hay ventajas adicionales: el levantamiento se hace sin contacto, sin acceder a zonas peligrosas o energizadas; el tiempo en campo es menor, y la nube queda como archivo, de modo que si mañana se necesita una medida que nadie pidió, está en los datos. La estación total sigue presente, pero en su papel natural: la red de control y las dianas que amarran el escaneo a las coordenadas del proyecto.

Volúmenes: por qué un dron supera a la estación en un acopio

En el cálculo de volúmenes de acopios, cortes y rellenos, el error de muestreo suele pesar más que el de medición. Un levantamiento de un acopio con estación total tiene típicamente un punto cada 3 a 5 m, además de las líneas de quiebre en la pata y la cresta. Un vuelo de fotogrametría con dron con un GSD de 2 cm produce una nube densa de cientos de puntos por metro cuadrado.

El efecto de la densidad se puede estimar. Si una superficie tiene un radio de curvatura R y dos puntos consecutivos están separados una distancia L, la recta que los une se aparta de la superficie, como máximo, en la flecha:

La flecha crece con el cuadrado del espaciamiento: duplicar la distancia entre puntos cuadruplica el error. Y en una superficie convexa, como la cresta de un acopio, ese error va siempre hacia el mismo lado: el modelo corta el material y el volumen sale por debajo. En una superficie cóncava, como el fondo de una excavación, sale por encima.

Un orden de magnitud: en un acopio de 2.500 m² de base, si la mitad de su superficie tiene una curvatura como la del ejemplo, la separación media entre el modelo y el material es de unos dos tercios de la flecha (≈ 0,10 m). Eso deja por fuera del orden de 1.250 m² × 0,10 m ≈ 125 m³. Los puntos del dron, en cambio, tienen de 3 a 5 cm de ruido, pero con cientos de miles de puntos ese ruido aleatorio se promedia casi por completo. Lo que no se promedia es un sesgo: si todo el modelo quedó 2 cm alto por un mal control, el error es 2.500 m² × 0,02 m = 50 m³. Por eso, en un vuelo para volúmenes, lo decisivo no es la cámara sino los puntos de control y de chequeo.

Esto no significa que la estación sea mala para volúmenes. En superficies regulares, planas por tramos, como un terraplén con taludes definidos, una vía o una excavación con fondo y taludes planos, la flecha es cero entre líneas de quiebre y un levantamiento con estación bien hecho es excelente. La estación pierde calidad en superficies curvas o irregulares: acopios, material de voladura, botaderos, terreno natural quebrado.

El dron también tiene límites que conviene conocer:

• La fotogrametría ve la superficie visible: en zonas con vegetación modela la copa, no el suelo. Ahí el LiDAR, que registra varios retornos por pulso y alcanza el terreno por los huecos del follaje, tiene ventaja.
• Falla en superficies de textura uniforme o reflectiva, como el agua, la arena húmeda homogénea o las cubiertas metálicas, porque no encuentra detalles para correlacionar las imágenes.
• Su exactitud vertical suele ser del orden de 1,5 a 3 veces el GSD, peor que la horizontal.
• Para volúmenes pequeños, zanjas, áreas bajo cubierta o zonas donde no se puede volar, la estación total sigue siendo la mejor opción.

Batimetría con ecosonda frente a topobatimetría

El mismo razonamiento explica por qué una batimetría con ecosonda puede representar mejor el lecho de un río o el fondo marino que una topobatimetría, aunque cada punto de esta última sea más exacto.

Con frecuencia se llama topobatimetría al levantamiento del cauce por secciones transversales: el topógrafo, con GNSS RTK o con estación total y un bastón o una mira, mide puntos sobre el fondo a lo largo de secciones separadas cada 20, 50 o 100 m, y los amarra con la topografía de las orillas. Cada punto tiene pocos centímetros de incertidumbre porque el bastón toca el fondo. Pero entre una sección y la siguiente no hay información: el modelo supone que el lecho cambia de forma lineal.

Un río no se comporta así. Tiene pozos, barras de arena, dunas, socavación al pie de pilas y estribos de puentes y cambios bruscos en las curvas. Un pozo de 15 m de diámetro que cae entre dos secciones separadas 40 m desaparece del modelo.

La ecosonda mide de forma continua. Un equipo monohaz registra entre 10 y 20 profundidades por segundo; a la velocidad normal de una lancha, eso es un dato cada 10 a 20 cm a lo largo de la línea. Un multihaz registra cientos de haces por pulso y cubre en cada pasada una franja de varias veces la profundidad, hasta completar el 100 % del fondo.

Cada profundidad acústica tiene más incertidumbre que un punto medido con bastón. No porque la ecosonda sea imprecisa, sino por la cadena de factores que intervienen en cada dato:

• Velocidad del sonido en el agua, que cambia con la temperatura, la salinidad y los sedimentos. Se corrige con perfiles de velocidad o con calibraciones de placa (bar check).
• Movimiento de la embarcación: oleaje vertical (heave), cabeceo y balanceo, que se compensan con sensores inerciales.
• Calado del transductor, latencia entre el GNSS y la ecosonda, y el nivel del agua o la marea durante el levantamiento.
• Huella del haz: un haz de 8° a 10 m de profundidad ilumina un círculo de unos 1,4 m de diámetro, y en fondos inclinados el equipo registra el punto más cercano dentro de esa huella.
• Tipo de fondo: en lodos blandos, la frecuencia alta (200 kHz) refleja en la capa superior y la baja (24 a 33 kHz) penetra más. Las ecosondas de doble frecuencia permiten ver esa diferencia, y el bastón, por su parte, puede hundirse en el mismo lodo.

La norma internacional de hidrografía refleja esta lógica. La IHO S-44 (6.ª edición) acepta para su Orden Especial, pensado para zonas de navegación críticas, una incertidumbre vertical total de ±√(a² + (b·d)²) con a = 0,25 m y b = 0,0075, al 95 % de confianza: unos ±0,26 m a 10 m de profundidad. A cambio, exige cobertura del 100 % del fondo y detección de objetos de 1 m. El estándar privilegia la cobertura sobre la exactitud de cada sondeo, porque lo que no se mide no se puede detectar.

En la práctica, el mejor producto suele ser la integración: ecosonda en el cauce, GNSS o estación en las orillas y la franja somera, y LiDAR o fotogrametría en las llanuras de inundación, todo amarrado al mismo control y al mismo datum vertical.

Cuadro comparativo

El gráfico y el cuadro siguientes resumen valores típicos de referencia. No son especificaciones de un equipo en particular: dependen del modelo del instrumento, la distancia, la geometría, el control, el procedimiento y las condiciones del sitio.

Valores orientativos en condiciones normales de trabajo, no especificaciones de fabricante. H: horizontal; V: vertical; GSD: tamaño del píxel sobre el terreno. Antes de elegir, verifique la tolerancia que exigen el pliego o la norma aplicable al proyecto.

Qué pedir según el producto

Leído al revés, el cuadro se convierte en una guía de contratación. Esta es la combinación que recomendamos para los productos más frecuentes:

Si ya tiene los datos de campo y necesita el procesamiento, el ajuste o el modelado, también podemos hacerlo desde nuestra oficina de gabinete.

Cómo decidir: la calidad es del producto, no del equipo

Una estación total no es más precisa que una nube en todos los casos, ni una nube más completa en todos los casos. Cada tecnología controla bien un tipo de error: la estación y el GNSS, el de medición y el de identificación; el escáner, el LiDAR, la fotogrametría y la ecosonda, el de muestreo. La calidad de un producto depende de elegir la tecnología que controla el error que domina en ese producto.

Antes de definir cómo se va a levantar un proyecto, conviene responder cinco preguntas:

1. ¿Qué producto se necesita? Un punto, una superficie, un volumen o un modelo.
2. ¿Qué tolerancia exige y con qué nivel de confianza? No es lo mismo ±5 mm al 95 % que ±5 cm de error medio cuadrático.
3. ¿Cuál es el menor detalle que el modelo debe representar? Para detectarlo, el espaciamiento entre puntos debe ser menor que la mitad de su tamaño; para representar bien su forma, bastante menor.
4. ¿Importa un punto definido o la forma de una superficie? Si es un punto, se mide; si es una forma, se muestrea.
5. ¿Cómo se va a comprobar? Con puntos de chequeo independientes, medidos con una técnica más exacta que la del producto.
