Velocidad del sonido
Cambia con la temperatura, la salinidad y los sedimentos. La medimos con perfiles de velocidad o calibración de placa.
Batimetría e hidrografía El fondo
El fondo
también se mide.
Ecosondas de grado topográfico acopladas a GNSS RTK y a sensores inerciales para convertir el fondo de ríos, embalses y puertos en un modelo continuo, medible y auditable.
Tecnología acústica
Monohaz o multihaz: depende de qué debe ver.
Las dos miden la profundidad con sonido. La diferencia es cuánto fondo cubre cada pulso, y eso decide si un pozo de socavación aparece o no en el modelo.
- Profundidades por pulso
- 1
- Huella del haz
- ≈ 0,7 m
- Ideal para
- Ríos, canales y embalses levantados por perfiles; control de dragado por secciones.
- Profundidades por pulso
- 64
- Franja cubierta
- ≈ 18,1 m
- Ideal para
- Puertos y canales de navegación, detección de objetos, socavación en pilas de puentes y dragados exigentes.
Calidad del dato
Un sondeo vale lo que valen sus correcciones.
Cada profundidad acústica pasa por una cadena de correcciones. No es que la ecosonda sea imprecisa: es que el agua, la embarcación y el nivel cambian todo el tiempo.
Movimientos de la embarcación
Oleaje vertical, cabeceo y balanceo compensados con sensor inercial en tiempo real.
Calado y latencia
La profundidad del transductor y el retardo entre el GNSS y la ecosonda, medidos y aplicados.
Nivel del agua
Cada sondeo se refiere al datum vertical del proyecto, con el nivel registrado durante el levantamiento.
Líneas de chequeo
Líneas que cruzan las principales para verificar la consistencia del levantamiento.

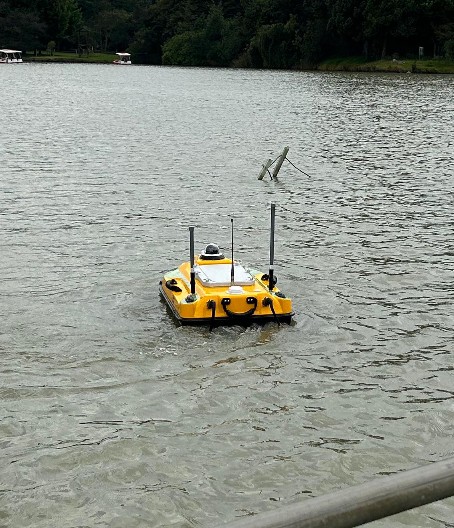

USV autónomo o lancha instrumentada Aplicaciones
Del cauce al control financiero.
Dragado y remoción
Perfiles antes, durante y después del dragado para auditar el volumen realmente extraído.
Presas y embalses
Estudios de colmatación y sedimentación para conocer la capacidad real y la vida útil del embalse.
Puertos y navegabilidad
Planos de isobatas para garantizar el calado de los buques y la seguridad en canales de acceso.
Isobatas, modelo del lecho y volúmenes: así se entregan.
Cada proyecto se entrega con un paquete definido desde la propuesta, en formatos que su equipo ya usa.
- 01 Plano batimétrico con isobatas
Curvas de igual profundidad referidas al datum del proyecto.
DWGPDF - 02 Modelo digital del lecho
Superficie continua del fondo para análisis y diseño.
TINGeoTIFF - 03 Cálculo volumétrico por perfiles
Antes, durante y después de dragados o para sedimentación.
PDFXLSX - 04 Carta de control de dragado
Comparación entre el fondo medido y el de diseño.
DWGPDF - 05 Integración con topografía de orillas
Un solo modelo del cauce, de orilla a orilla.
DWGLandXML
¿Quiere ver un ejemplo real?
Le enviamos una muestra de los entregables de un proyecto de Batimetría ya terminado, para que vea el nivel de detalle antes de contratar.
Pedir la muestra por WhatsApp Preguntas frecuentes
Lo que nos preguntan antes de empezar.
¿Monohaz o multihaz?
El monohaz mide una línea de profundidades bajo la embarcación y es eficiente para ríos, canales y embalses levantados por perfiles. El multihaz barre una franja de varias veces la profundidad y cubre el 100 % del fondo: es la opción para puertos, detección de objetos, socavación en pilas de puentes y volúmenes de dragado exigentes.
¿Qué pasa en las orillas y zonas muy someras?
Donde la embarcación no puede entrar, completamos con GNSS o estación total y bastón, y amarramos todo al mismo control y datum vertical para entregar un solo modelo continuo del cauce.
¿Cómo se controla la calidad del dato acústico?
Corrigiendo la velocidad del sonido en el agua, el oleaje y los movimientos de la embarcación, el calado del transductor, la latencia y el nivel del agua durante el levantamiento, y comprobando con líneas de chequeo que crucen las líneas principales.
