Movimiento de tierras
Certificación periódica de cortes y rellenos: el terreno actual contra la superficie de diseño, para auditar el avance real.
Fotogrametría con drones Un vuelo de minutos.
Un vuelo de minutos.
Un terreno completo.
Miles de fotografías con traslapo convertidas en ortofotos, modelos de superficie y volúmenes con valor métrico. Sin detener la operación y sin exponer a nadie entre la maquinaria.
- 1 cm
- por píxel en el terreno, en vuelos de detalle
- PPK
- a bordo: menos puntos de control en tierra
- 2
- tipos de aeronave: multirrotor y ala fija
Tamaño del píxel en el terreno
La altura de vuelo decide el detalle.
El GSD es cuánto terreno cubre cada píxel. De él dependen el detalle de la ortofoto y la precisión del modelo. Mueva la altura y vea el efecto sobre una diana de control de 40 cm.
30 m150 m
GSD cm/píxel
- Huella de cada foto
- Precisión horizontal esperada
- Precisión vertical esperada
- Adecuado para
Referencia: cámara de 20 MP con sensor de 1″ (13,2 × 8,8 mm) y lente de 8,8 mm. Precisión estimada con 1 a 2 GSD en horizontal y 1,5 a 3 GSD en vertical, con control terrestre adecuado.
Del vuelo al dato
Seis pasos y un control que se reporta.
- 01
Planificación
Altura, traslapos y líneas de vuelo según el GSD y la precisión que pide el producto.
- 02
Fotocontrol
Dianas medidas con GNSS: unas controlan el modelo y otras, independientes, lo verifican.
- 03
Vuelo
Multirrotor para áreas concentradas y ala fija para corredores extensos, con PPK a bordo.
- 04
Procesamiento
Orientación, nube densa, modelo de superficie y ortofotomosaico.
- 05
Control de calidad
Comparamos el modelo contra los puntos de chequeo y reportamos el error obtenido.
- 06
Entrega
Ortofoto, modelos, curvas y volúmenes en los formatos de su equipo.
Volúmenes de acopios
Cubicación de pilas, canteras y botaderos. Un vuelo de minutos reemplaza días de medición en tierra entre la maquinaria.

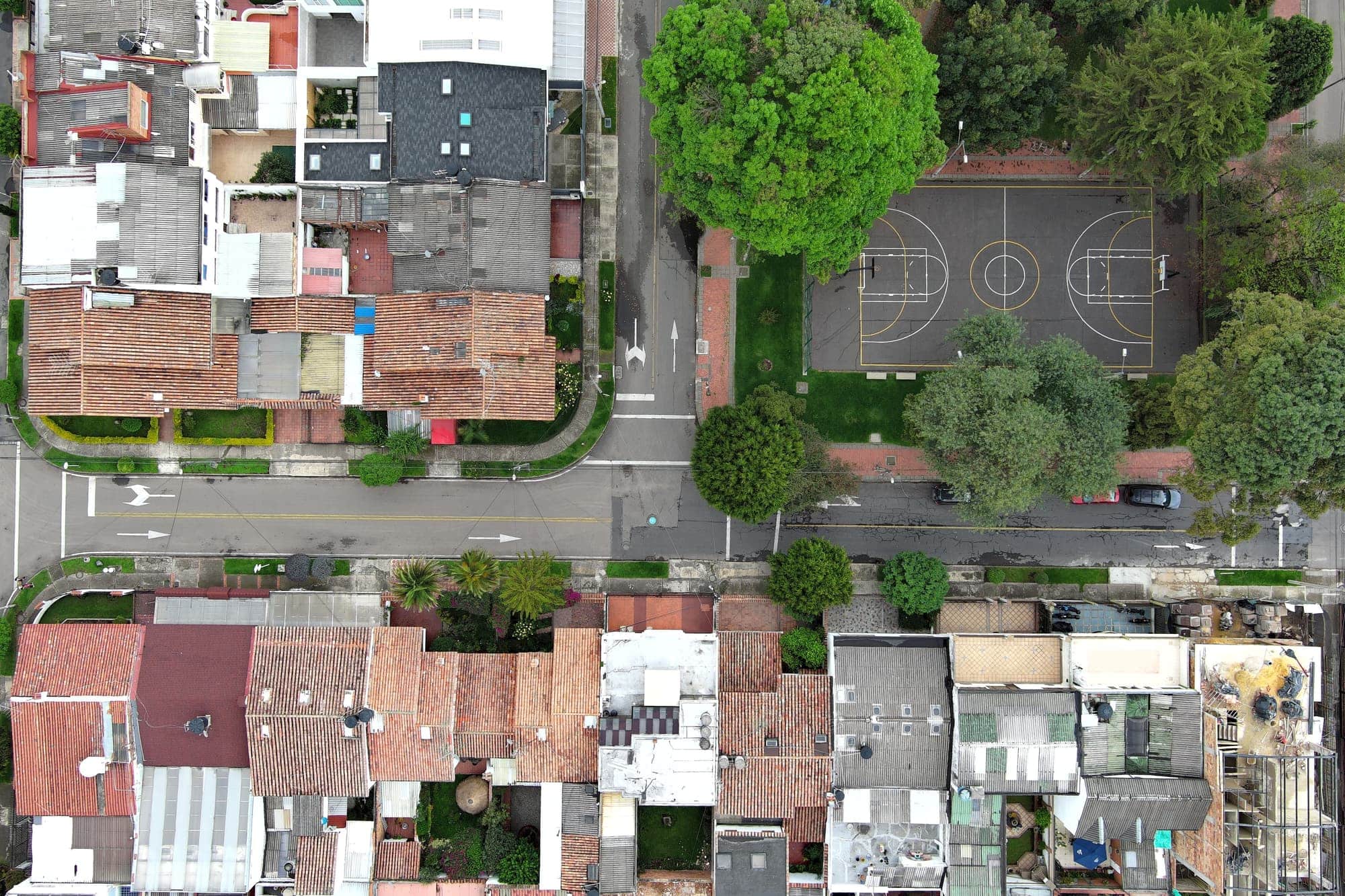

Ortofotos y SIG
Mapas fotográficos a escala y sin distorsión para planeación urbana, trazados viales e inspección de infraestructura.
Ortofoto, modelo y volúmenes: la muestra completa.
Cada proyecto se entrega con un paquete definido desde la propuesta, en formatos que su equipo ya usa.
- 01 Ortofotomosaico georreferenciado
Imagen métrica continua, sin distorsión de perspectiva.
GeoTIFFECW - 02 Modelo digital de superficie
Superficie completa, lista para análisis y diseño.
GeoTIFF - 03 Curvas de nivel
Vectorizadas al intervalo del proyecto.
DWGDXF - 04 Reporte de volúmenes
Cubicación de acopios, cortes y rellenos.
PDFXLSX - 05 Nube de puntos densa
La nube fotogramétrica completa, a color.
LASLAZ
¿Quiere ver un ejemplo real?
Le enviamos una muestra de los entregables de un proyecto de Fotogrametría ya terminado, para que vea el nivel de detalle antes de contratar.
Pedir la muestra por WhatsApp Preguntas frecuentes
Lo que nos preguntan antes de empezar.
Para profundizar Por qué un dron calcula mejor un volumen que una estación total →¿Qué precisión tiene un levantamiento con dron?
Depende sobre todo del tamaño del píxel en el terreno (GSD) y del control. Como referencia, la precisión horizontal ronda 1 a 2 veces el GSD y la vertical 1,5 a 3 veces el GSD. Con un GSD de 2 cm, eso significa algunos centímetros, verificados con puntos de chequeo.
Si el dron tiene PPK, ¿hacen falta puntos de control?
El PPK reduce mucho la cantidad de puntos de control necesarios, pero no reemplaza la verificación. Siempre medimos puntos de chequeo independientes para comprobar que el modelo no tenga un sesgo vertical, que es el error que más afecta un volumen.
¿Sirve en zonas con vegetación?
La fotogrametría ve la superficie visible: en zonas con vegetación modela las copas, no el suelo. Para obtener el terreno bajo la vegetación recomendamos LiDAR.
Hablemos de su proyecto
Acelere el cálculo de sus volúmenes.
Cuéntenos el área, el uso de la información y la precisión que necesita. Le proponemos el GSD, el control terrestre y el plan de vuelo.
