La realidad,
medida punto
por punto.

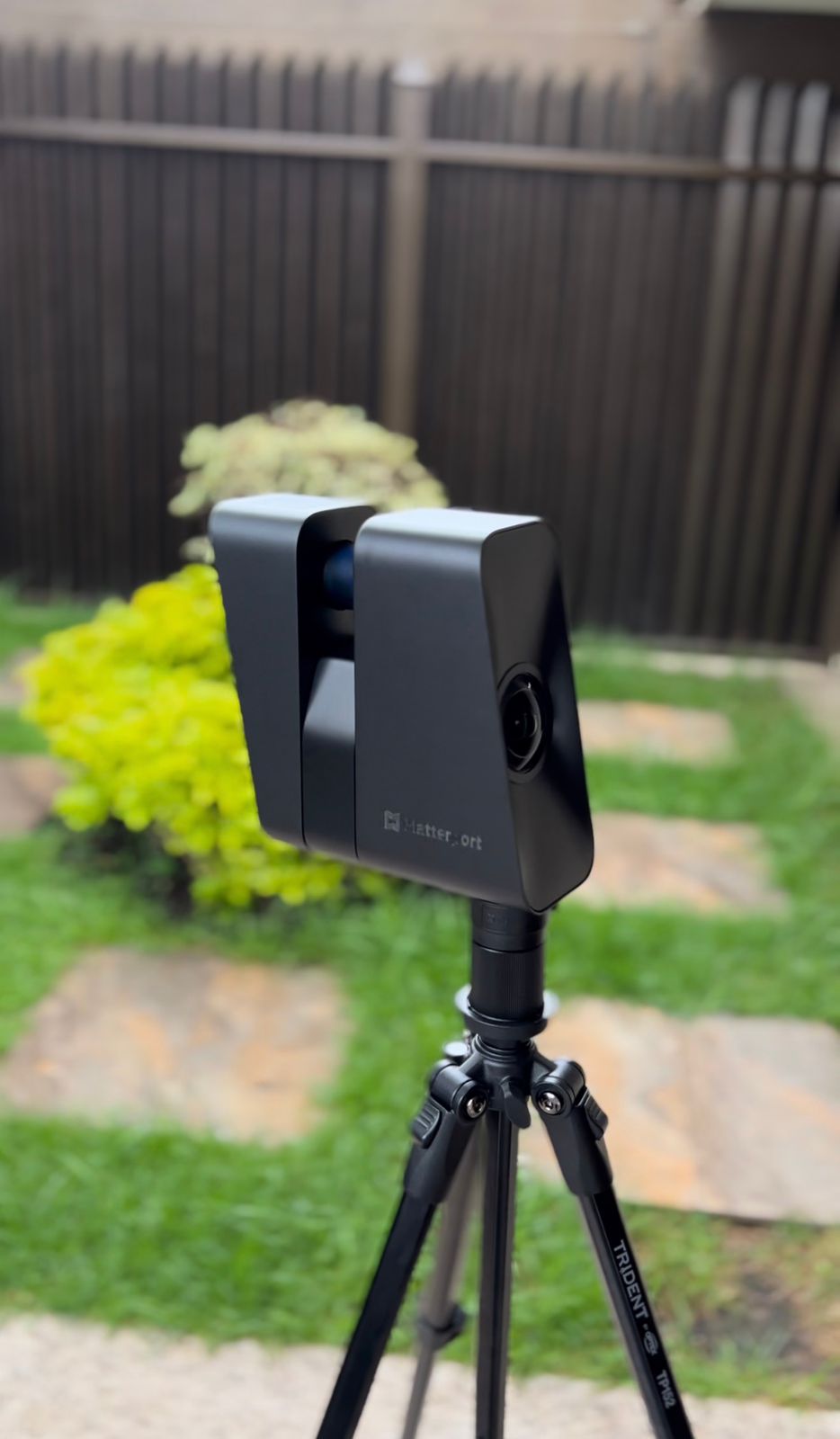

Digitalizamos plantas, edificios, fachadas y patrimonio con escáner láser terrestre. Millones de puntos a color que se convierten en planos, modelos BIM y recorridos virtuales de alta fidelidad.
- 2 M
- puntos por segundo, como máximo
- HDR
- color real integrado a la nube
- 0
- contacto con la estructura
El mismo espacio, abierto a cualquiera.
Del escaneo al modelo, con el detalle que su proyecto usa.
Volúmenes aproximados
Cada elemento es un volumen genérico con su tamaño y posición aproximados. Sirve para coordinación general, estudios de espacio y planeación de obra.
Geometría precisa
Perfiles, tuberías y equipos con su dimensión, posición y orientación reales. Es el nivel para diseño y detección de interferencias en remodelaciones.
Detalle de fabricación
Se suman bridas, válvulas, soportes y anclajes. Es el nivel que permite fabricar o instalar piezas nuevas a partir del modelo.
Entregamos en Revit o IFC. Los puntos grises de fondo son la nube escaneada de la que sale el modelo.
- 01
Inventario de materias primas
Escaneo de acopios, silos y bodegas para calcular volúmenes exactos, optimizar la logística y respaldar auditorías financieras.
- 02
Gemelos digitales: museos y comercio
Recorridos virtuales y planimetría de alta fidelidad para preservar patrimonio arquitectónico y gestionar espacios comerciales.
- 03
Ingeniería inversa y Scan-to-BIM
Modelos paramétricos de lo que realmente se construyó, para detectar interferencias antes de remodelar o ampliar.
Cinco pasos entre su instalación y su modelo.
- 1
Planeación de estaciones
Ubicamos cada estación para cubrir todo sin zonas de sombra.
- 2
Escaneo con dianas
Capturamos geometría y color, con dianas amarradas al control topográfico.
- 3
Registro y georreferenciación
Unimos las estaciones en una sola nube en coordenadas del proyecto.
- 4
Control de calidad
Verificamos el registro contra puntos medidos con estación total.
- 5
Modelado y entrega
Planos, BIM o recorrido virtual, según el uso de la información.
Nube, planos y BIM: vea cómo se entrega.
Cada proyecto se entrega con un paquete definido desde la propuesta, en formatos que su equipo ya usa.
- 01 Nube de puntos unificada
Registrada, georreferenciada y a color real.
E57RCPLAS - 02 Modelo BIM as-built
Del LOD 200 al LOD 400, según el uso del modelo.
RVTIFC - 03 Planos y cortes
Plantas, fachadas y secciones de alta complejidad.
DWGPDF - 04 Recorrido virtual 360°
Visor web para recorrer y medir sin instalar nada.
Web - 05 Reporte de volumetría
Inventario de acopios, silos y bodegas.
PDFXLSX
Le enviamos una muestra de los entregables de un proyecto de Escáner 3D ya terminado, para que vea el nivel de detalle antes de contratar.
Pedir la muestra por WhatsAppLo que nos preguntan antes de empezar.
Para profundizar Cuándo una nube de puntos es el producto ideal (y cuándo no) →¿Qué es Scan-to-BIM y qué nivel de desarrollo (LOD) necesito?
Es convertir la nube de puntos en un modelo BIM paramétrico. El LOD define cuánto detalle tiene cada elemento: LOD 200 sirve para volúmenes y coordinación general, LOD 300 para diseño y detección de interferencias, y LOD 400 cuando se van a fabricar o instalar piezas a partir del modelo.
¿La nube de puntos sirve para certificar una verticalidad?
Sirve como diagnóstico: permite ajustar planos y cilindros a miles de puntos y ver el desplome de todos los elementos a la vez. Para certificar un elemento crítico contra una tolerancia de pocos milímetros recomendamos complementar con estación total sobre puntos definidos.
¿Hay que detener la operación para escanear?
Normalmente no. El escaneo es sin contacto y se planifica por estaciones para no interferir con la operación. En plantas con equipos en movimiento se programan ventanas cortas o se filtran las zonas dinámicas en oficina.
Digitalice su infraestructura una sola vez.
Cuéntenos qué necesita modelar y para qué va a usar el modelo. Le proponemos la resolución, el nivel de desarrollo y el formato de entrega.
