Control y topografía convencional

Donde un milímetro importa.

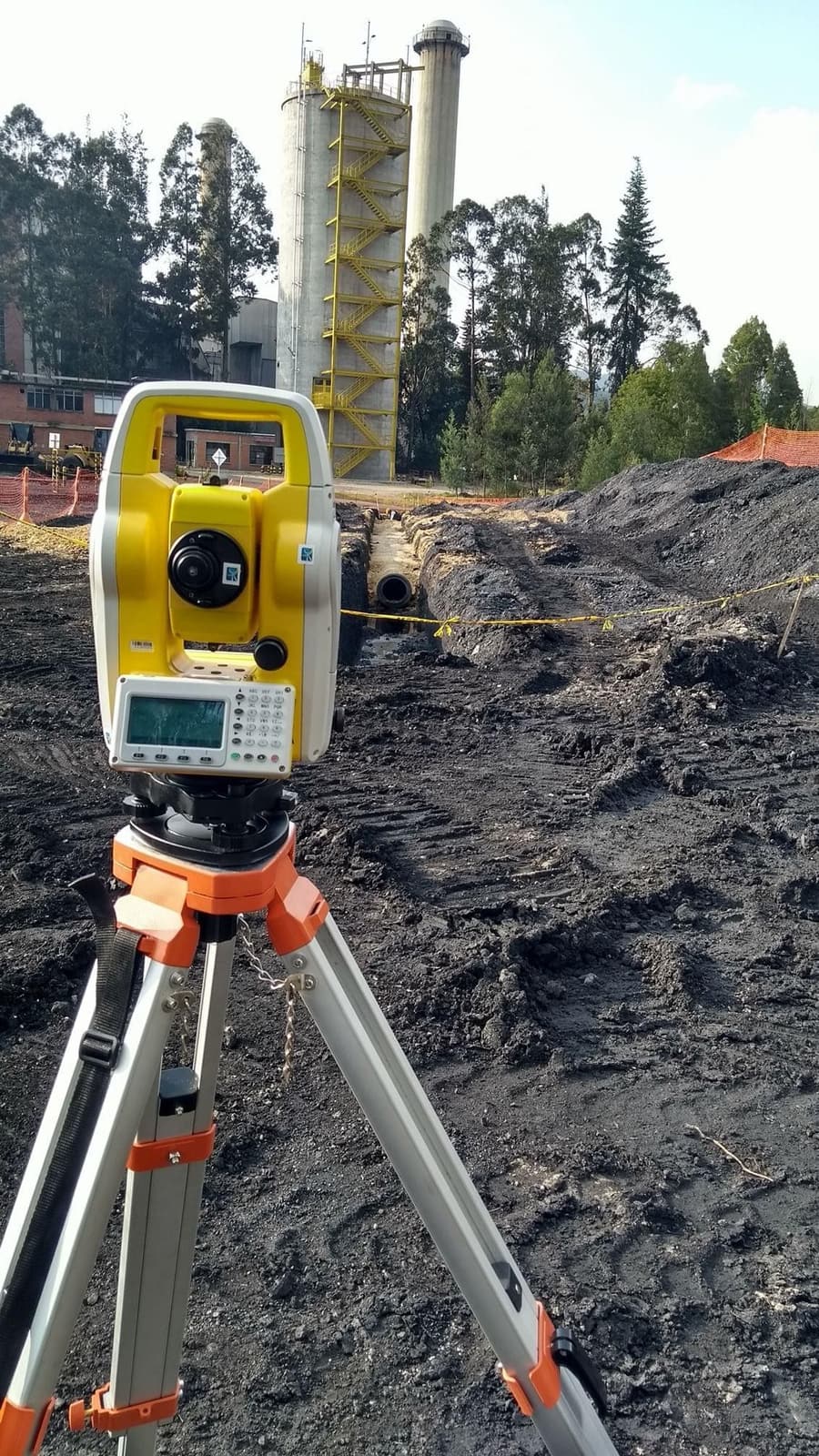

Control geométrico de obra con estación total robótica y nivel digital: replanteo, verticalidades, poligonales y monitoreo de asentamientos, con la trazabilidad que exige una interventoría.

1″
de precisión angular en estación robótica
0,3 mm
por kilómetro en nivelación digital
Fijos
prismas de monitoreo para lecturas automatizadas
Monitoreo de asentamientos

Detectar el movimiento antes de que sea un problema.

Medimos los mismos puntos, desde las mismas referencias estables, campaña tras campaña. Cada lectura se compara con umbrales acordados en el plan de monitoreo: cuando un punto cruza el de alerta, se activa el protocolo que ese plan define.

  • Umbral de alerta · −10 mm

    Se intensifica la frecuencia de lectura y se revisa la causa con el equipo de obra.

  • Umbral límite · −15 mm

    Se activan las medidas definidas por el diseñador estructural o geotécnico.

Conozca el servicio de monitoreo de asentamientos →

Asentamiento acumulado por punto de control

0 −5 −10 −15 −20 S1S3S5S7S9S11 mm Alerta Límite P-01 · semana 0: 0,0 mm P-01 · semana 1: −3,0 mm P-01 · semana 2: −5,2 mm P-01 · semana 3: −6,9 mm P-01 · semana 4: −8,6 mm P-01 · semana 5: −9,2 mm P-01 · semana 6: −9,6 mm P-01 · semana 7: −9,7 mm P-01 · semana 8: −10,3 mm P-01 · semana 9: −11,0 mm P-01 · semana 10: −10,8 mm P-01 · semana 11: −11,0 mm P-01 · −11,0 P-02 · semana 0: 0,0 mm P-02 · semana 1: −1,6 mm P-02 · semana 2: −1,6 mm P-02 · semana 3: −3,2 mm P-02 · semana 4: −4,1 mm P-02 · semana 5: −3,9 mm P-02 · semana 6: −4,5 mm P-02 · semana 7: −4,2 mm P-02 · semana 8: −4,8 mm P-02 · semana 9: −5,3 mm P-02 · semana 10: −5,6 mm P-02 · semana 11: −5,5 mm P-02 · −5,5 P-03 · semana 0: 0,0 mm P-03 · semana 1: −1,3 mm P-03 · semana 2: −3,2 mm P-03 · semana 3: −4,6 mm P-03 · semana 4: −6,4 mm P-03 · semana 5: −7,5 mm P-03 · semana 6: −8,9 mm P-03 · semana 7: −10,7 mm P-03 · semana 8: −12,3 mm P-03 · semana 9: −14,0 mm P-03 · semana 10: −15,8 mm P-03 · semana 11: −17,4 mm P-03 · −17,4
P-01P-02P-03
Datos ilustrativos · semanas de obra

Semana 7: P-03 cruza el umbral de alerta y se activa el protocolo del plan.

Ver los datos en tabla
SemanaP-01 (mm)P-02 (mm)P-03 (mm)
S00,00,00,0
S1−3,0−1,6−1,3
S2−5,2−1,6−3,2
S3−6,9−3,2−4,6
S4−8,6−4,1−6,4
S5−9,2−3,9−7,5
S6−9,6−4,5−8,9
S7−9,7−4,2−10,7
S8−10,3−4,8−12,3
S9−11,0−5,3−14,0
S10−10,8−5,6−15,8
S11−11,0−5,5−17,4
Qué hacemos

Cinco trabajos donde la topografía clásica no tiene reemplazo.

01Replanteo de ejes y niveles

Ejes, pernos de anclaje, placas y niveles trazados en obra desde la red de control.

Certificado de replanteo con diferencias medidas.

02Verificación de verticalidad

Desplome de columnas, muros de contención, núcleos y torres industriales.

Plano de desplomes frente a la tolerancia de diseño.Ver servicio →

03Monitoreo de asentamientos

Presas, puentes, vías, edificios y excavaciones vecinas, campaña tras campaña.

Series de tiempo, gráficas y umbrales por punto.Ver servicio →

04Poligonales y redes de apoyo

Marcos de referencia primarios y secundarios con cierres exigentes.

Ajuste por mínimos cuadrados con precisiones.

05Nivelación geométrica

Cotas de alta precisión con nivel digital y mira de código de barras.

Carteras, cierres y cotas ajustadas.

“Para certificar un punto hay que medirlo, no deducirlo.”

La estación total apunta al punto definido, lo observa en directa e inversa y calcula su incertidumbre. En una nube de puntos ese punto no existe: hay que estimarlo. Lea el análisis completo →
Lo que recibe

Reportes que una interventoría puede verificar.

Cada proyecto se entrega con un paquete definido desde la propuesta, en formatos que su equipo ya usa.

  1. 01
    Reporte de control de deformación

    Series de tiempo, gráficas y umbrales por punto.

    PDFXLSX
  2. 02
    Carteras de nivelación geométrica

    Lecturas, cierres y cotas ajustadas.

    PDFXLSX
  3. 03
    Planos de verificación de verticalidad

    Desplome de cada elemento frente a su tolerancia.

    DWGPDF
  4. 04
    Certificado de replanteo

    Ejes, niveles y elementos trazados en obra.

    PDF
  5. 05
    Ajuste de poligonales

    Por mínimos cuadrados, con cierres y precisiones.

    PDFCSV
¿Quiere ver un ejemplo real?

Le enviamos una muestra de los entregables de un proyecto de Topografía de precisión ya terminado, para que vea el nivel de detalle antes de contratar.

Pedir la muestra por WhatsApp
¿Por qué medir la verticalidad con estación total y no con escáner?

Porque la estación mide el punto definido (una arista, una diana, un prisma), con observaciones en directa e inversa y una incertidumbre calculable. El escáner es excelente para el diagnóstico general, pero en una nube el punto exacto no existe y hay que deducirlo.

¿Cada cuánto se debe medir un monitoreo de asentamientos?

Depende de la etapa de la obra y del riesgo. Se define en el plan de monitoreo: más frecuente durante excavaciones, cargas o eventos críticos, y más espaciado cuando las lecturas se estabilizan. Lo importante es medir siempre contra los mismos puntos de referencia estables.

¿Qué incluye un certificado de replanteo?

La relación de elementos replanteados, sus coordenadas y cotas de diseño y las medidas de verificación en campo, con las diferencias encontradas y la referencia al control usado.
